Van dao khí nén là gì? Cấu tạo và ứng dụng van dao khí nén
Th8
Van cổng dao điều khiển bằng khí nén là loại van cổng dao đóng mở tự động bằng điều khiển khí nén. Trái ngược với van cổng dao đóng mở bằng tay gạt thì dòng xe này được trang bị bộ điều khiển khí nén. Chức năng của điều khiển này tương tự như chức năng của xi lanh khí nén.
Vậy Van dao khí nén là gì? Cấu tạo và ứng dụng van dao khí nén. Hãy cùng Van TVT trong chuyên mục tin tức tìm hiểu trong bài viết bên dưới đây nhé!

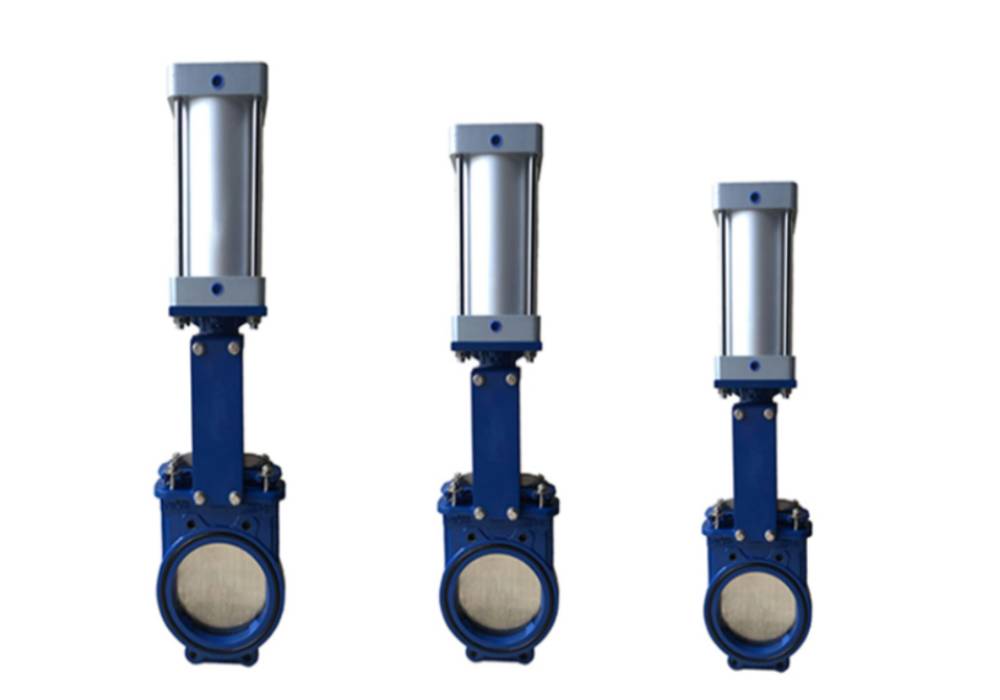

Van dao khí nén là gì?
Van dao khí nén hay còn gọi là van cổng dao, van cửa dao khí nén là loại van dùng để đóng hoặc mở hoàn toàn dòng chất lỏng. Loại van này được trang bị bộ truyền động khí nén. Được kết nối trực tiếp với trục van để thao tác đóng mở được diễn ra tự động. Van cổng dao điều khiển bằng khí nén được sản xuất từ nhiều chất liệu khác nhau phù hợp với mọi mức nhiệt độ và áp suất.
Van dao khí nén thông thường, đặc biệt được làm bằng thép không gỉ, thân bằng gang hoặc gang, lưỡi làm bằng thép không gỉ.
Cấu tạo và ứng dụng van dao khí nén
Cấu tạo của van dao khí nén
Van gồm 2 bộ phận: bộ điều khiển khí nén hay còn gọi là xi lanh khí nén ở trên và thân van dao ở dưới .
– Bộ phận điều khiển khí nén được đặt ở phía trên, vỏ thường được làm bằng hợp kim nhôm, được dẫn động bởi áp suất của khí nén vào để hỗ trợ nâng hoặc hạ van.
– Đáy van cổng dao thường được làm bằng gang, thép hoặc thép không gỉ. Nó chịu được áp suất và nhiệt độ cao, chống lại sự ăn mòn, đảm bảo hoạt động ổn định, độ bền cao. Bên trong thân van gồm hai phần chính:
- Phần thân van có thân nổi là cầu nối trực tiếp giữa bộ điều khiển khí nén và cánh.
- Cánh van thường được làm bằng thép không gỉ chống ăn mòn cùng hình dạng. Là một cánh, nó có thể được nâng lên hoặc hạ xuống với Van mở, cánh sẽ nhô ra hoàn toàn khỏi dòng chảy.

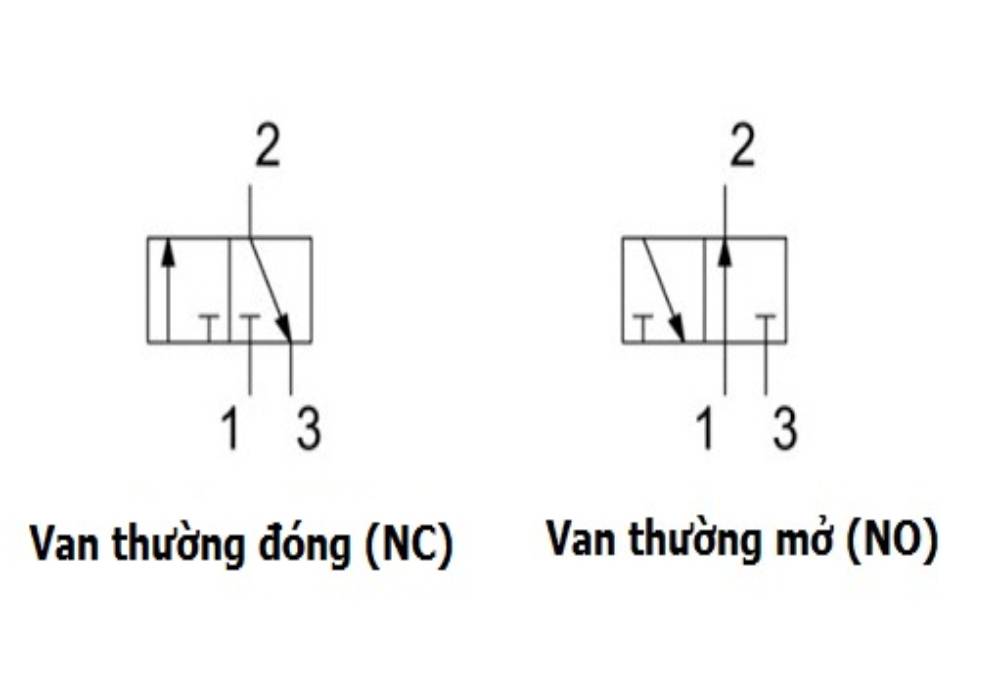

Nguyên lý làm việc của van dao khí nén
Van dao khí nén nhận nguồn khí nén cung cấp cho một trong hai cổng Piston kết nối với các bánh răng bên trong, khi được tác động bởi áp suất của khí nén, nó sẽ chuyển động lên xuống. Cánh gạt được kết nối với piston di chuyển để hỗ trợ đóng mở van cho dòng chất lỏng. Van được thiết kế theo kiểu đóng hoàn toàn hoặc mở hoàn toàn để hạn chế chất lỏng ăn mòn vào cánh van.

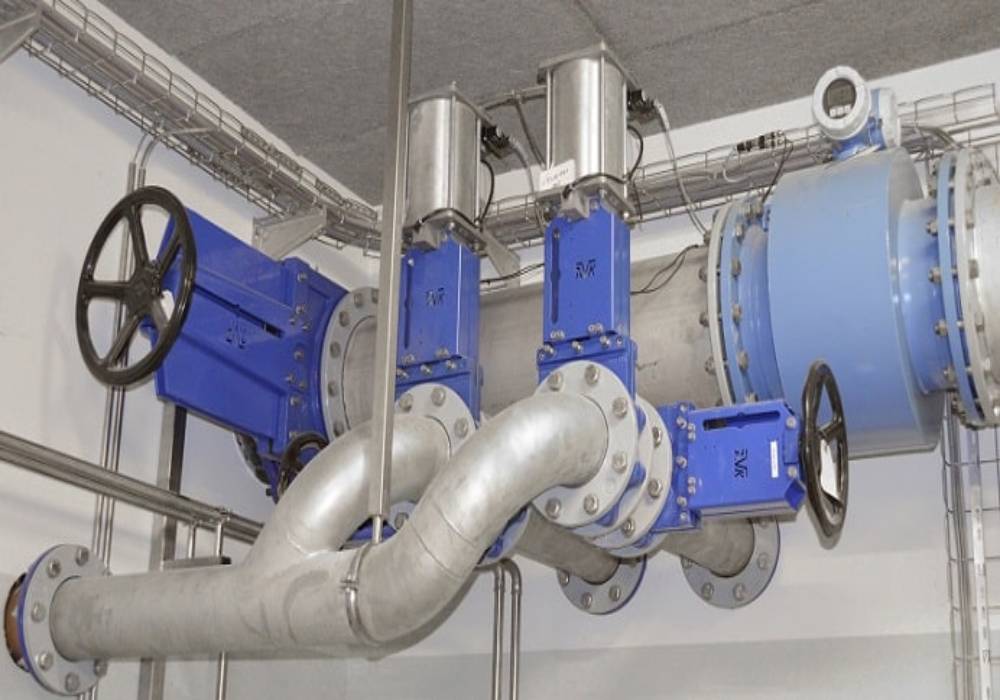

Ứng dụng của van cổng dao khí nén
Loại van này là một trong những thiết bị lý tưởng được sử dụng trong ngành giấy, thích hợp để điều chỉnh dòng bột giấy trong hệ thống đường ống. Ngoài ra, thiết bị cũng phù hợp để sử dụng. Nó được sử dụng trong các lĩnh vực khác như: công nghiệp hóa chất, dầu nặng, khai thác cát, bùn thải, nhà máy bột mì, nhà máy đường, khai thác quặng sắt, thép, mỏ than, nhà máy xử lý nước thải, hệ thống đường ống có nhiều tạp chất.
Ưu nhược điểm của Van dao khí nén
Ưu điểm
- Van có cấu tạo dọc dài, chiều ngang nhỏ, thích hợp lắp đặt trong không gian hẹp.
- Thao tác đóng mở của van nhanh chóng, có thể điều khiển từ xa.
- Việc sử dụng khí nén để điều khiển phải an toàn hơn nhiều so với van sử dụng điều khiển điện.
- Cánh khuấy mỏng, giúp dễ dàng cắt qua môi trường có độ dính hoặc độ nhớt cao.
- Nó đảm bảo độ bền cao và khả năng chống ăn mòn tốt vì nó được làm bằng gang, thép và thép không gỉ.
- Kích thước van khác nhau phù hợp với nhiều kích thước đường ống khác nhau.
Nhược điểm
- Van dao khí nén không thích hợp để sử dụng trong điều chỉnh dòng chảy.
- Giá hơi cao so với các loại van khác.
Trên đây chúng tôi đã giải đáp cho bạn xoay quang câu hỏi Van dao khí nén là gì? Cấu tạo và ứng dụng van dao khí nén. Hy vọng rằng bài viết này hữu ích cho bạn và mỗi khi bạn sử dụng nó. Van dao khí nén có nhiều loại, kích thước, chất liệu và xuất xứ, do đó giá thành của van rất khác nhau. Hãy liên hệ Van TVT để được tư vấn nhé.
