Các loại van một chiều

Van một chiều là thiết bị bảo vệ đường ống hoạt động ổn định, có nhiệm vụ cho chất lỏng đi qua theo một hướng nhất định và ngăn cản ngược chiều, khi lắp van có thể lắp theo chiều dọc hoặc chiều ngang đều được nhưng phải đảm bảo van ổn định, an toàn và hiệu quả như mong muốn, nó phải được lắp đặt chính xác.

Van một chiều được sử dụng trong hệ thống máy bơm, đường thủy lực, bồn chứa … để bảo vệ. Thiết bị, bảo vệ máy bơm không bị chảy ngược khi có hiện tượng sụt áp. Cùng Van TVT trong chuyên mục tin tức tìm hiểu các loại van một chiều | Lưu ý cách lắp đặt van một chiều trong nội dung dưới đây.

Van 1 chiều là gì?

Van một chiều là loại van dòng chỉ có thể chảy theo một chiều. Van được thiết kế theo cách mà khi chất lỏng chảy qua đường ống, van sẽ mở ra, và khi có dòng chảy ngược, van sẽ tự động đóng lại. Bảo mật cho hoạt động của toàn hệ thống. Việc sử dụng van một chiều cho phép chất lỏng và khí chỉ chảy theo một hướng cụ thể và ngăn dòng chảy theo hướng ngược lại. Giúp thiết bị trước khi vận hành an toàn và tránh thất thoát chất lỏng trong trường hợp đường ống hoặc thiết bị bị hỏng.

Từ những thông tin trên, rõ ràng bằng cách lắp đặt van một chiều cho hệ thống có thể hạn chế tối đa rò rỉ, thất thoát khí, lỏng cũng như đảm bảo cung cấp chất lỏng cho các thiết bị khác. Quá trình này là lý do tại sao các công ty hoặc cá nhân sử dụng van này cho hệ thống máy nén khí của họ.

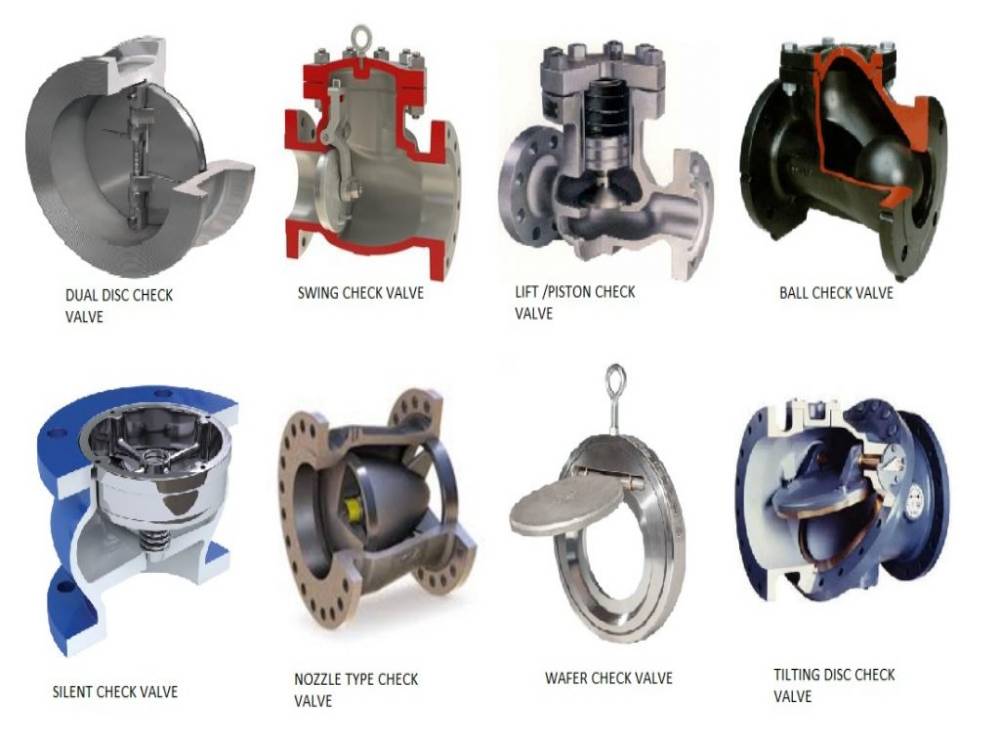

Van một chiều có nhiều xuất xứ, phương thức hoạt động, kích thước khác nhau. Tùy theo nhu cầu cụ thể mà chúng ta có thể mua được những sản phẩm phù hợp nhất. Chọn sản phẩm phù hợp với nhu cầu của bạn. Yêu cầu chính là tìm ra sản phẩm tốt nhất. Sau đây là các sản phẩm Van 1 chiều nếu đó là điều bạn quan tâm thì cùng chúng tôi tìm hiểu thôi nào.

Van 1 chiều lắp bích

Van 1 chiều lá lật

Như tên gọi, loại van này hoạt động trên nguyên tắc cây lau van di chuyển qua lại dưới áp lực của môi chất chảy. Loại này được sử dụng phổ biến nhất và có nhiều biến. Các van này có thể được lắp đặt theo chiều ngang hoặc chiều dọc để bảo vệ máy bơm và các thiết bị khác.Cũng giống như các loại van công nghiệp khác, van bướm được làm từ nhiều chất liệu, vật liệu khác nhau. Thông thường thân van được làm bằng đồng thau, thép không gỉ, gang và đi kèm với các loại cao su như EPDM, NBR, PTFE và các phụ kiện khác.

Nguyên lý hoạt động của van lá lật: Sử dụng kết cấu dạng lá (nắp, đĩa) treo trên thẻ đầu vào của van, nó được quay qua lại theo chiều dòng chảy, với chiều ngược lại đóng van.

Van 1 chiều lá nghiêng

Van một chiều bật tắt được phát triển để khắc phục một số điểm yếu của van một chiều truyền thống. Đĩa hình vòm trôi nổi trong dòng điện và chất lỏng chảy trên cả mặt đáy và mặt trên của bề mặt đĩa. Khi đĩa được gia nhiệt bằng lò xo và áp suất dòng chảy giảm, lực lò xo sẽ hỗ trợ van đóng lại nhanh chóng. Trong hình bên dưới, bạn có thể thấy dòng chảy của van. Van một chiều cánh xoay có 2 kiểu lắp, kiểu mặt bích và kiểu kẹp.

Ưu điểm: Thiết kế cánh gạt đặc biệt cho phép van đóng mở hoàn toàn mà vẫn ổn định ở tốc độ dòng chảy thấp hơn và đóng nhanh khi dòng chảy chuyển tiếp dừng lại.

Van bi 1 chiều

Van bi một chiều: Điều khiển dòng chảy theo một hướng nhờ quả bóng bên trong, như hình minh họa. Được sử dụng rộng rãi trong các sản phẩm hóa chất, được sử dụng cho hệ thống thoát nước thải, nước sạch, bể bơi …

Van một chiều kiểu kẹp (wafer)

Van 1 chiều dạng đĩa lò xo

Với thiết kế chống lại lò xo, khi áp suất chất lỏng vượt quá lực lò xo, lò xo sẽ chảy qua van và khi có áp suất ngược hoặc dòng chảy dừng lại, lò xo sẽ đẩy van đóng lại. Van 1 chiều dạng đĩa lỗ là loại van này thường được làm bằng gang và thép không gỉ. Thường được sử dụng trong chất lỏng trong gia đình, công nghiệp, hệ thống ống nước và dược phẩm.

Ưu điểm:

Với loại này có thể điều khiển áp suất dòng chảy thông qua lò xo tùy chọn. Lò xo làm cho van hơi đóng lại khi dòng chảy dừng lại.
Cấu tạo của các van cho phép lắp đặt ở mọi vị trí, ngay cả với đường ống thẳng đứng.

Nhược điểm: Không nên sử dụng van một chiều có lò xo trong các hệ thống có áp suất dòng chảy cao. Ví dụ, ở đầu ra của máy nén pittông, do tác động lặp đi lặp lại của đĩa đệm có thể làm cho lò xo bị gãy.

Van 1 chiều cánh bướm

Được thiết kế để khắc phục sự sụt giảm áp suất và hạn chế về kích thước của van lò xo và cây lau. Hai đĩa được ăn khớp trên đường kính của trục van, được giữ trên trục bằng lò xo xoắn.

Ưu điểm:

Kích thước đĩa không bị giới hạn, van có thể được thiết kế rất lớn mà vẫn đáp ứng tốt cho hoạt động.
Độ sụt áp qua van bướm thấp hơn nhiều so với các loại van 1 chiều khác.
Nó được lắp đặt trong các đường ống dọc và ngang. Dễ dàng đóng mở mà không cần quá nhiều áp lực dòng chảy.
Kích thước nhỏ gọn, chi phí thấp, dễ lắp đặt và bảo trì.

Van 1 chiều lá (cửa lật)

Thiết kế của nắp van tương tự như van một chiều, nhưng nó không có thân rộng, thay vào đó nắp móc vào đường ống gần như trực tiếp. Nó thường được sử dụng trên các kích thước đường ống từ DN125 trở lên, kể từ bên trong đường ống. Do kích thước nhỏ, áp suất dòng chảy giảm đáng kể vì nắp “bơi” trong dòng điện.

Ưu điểm: Dễ dàng và không tốn kém để cài đặt và bảo trì.

Nhược điểm: Do van có kích thước lớn, nắp có trọng lượng lớn nên cần mở van với áp suất dòng chảy lớn. Khi đóng cửa dễ xảy ra hiện tượng búa nước.

Lưu ý cách lắp đặt van một chiều

Cách lắp đặt van một chiều

Bước 1: Kiểm tra van

Việc đầu tiên cần kiểm tra và đo đạc là kích thước của van có phù hợp với kích thước của hệ thống đường ống sẽ lắp đặt hay không. Vật liệu sản xuất van có thể tùy theo môi trường sử dụng và kiểu kết nối. Kết nối van có tương thích và phù hợp với vị trí cần lắp đặt không? Tốc độ dòng chảy có đủ cho khả năng đóng mở của van không?

Bước 2: Xác định vị trí của van

Tiếp theo, xác định vị trí của van một chiều trong hệ thống đường ống bằng cách lưu ý hướng của mũi tên chỉ hướng dòng chảy bên trong van. Nếu mũi tên nằm ngang, lắp van theo chiều ngang, nếu mũi tên hướng lên, lắp van theo chiều dọc Sau khi xác định chính xác vị trí với cùng hướng lắp đặt, cắt ống bằng dụng cụ.

Bước 3: Làm sạch van và đường ống

Kiểm tra bên trong và bên ngoài của các bộ phận đường ống và van sau đó làm sạch chúng để đảm bảo không có bụi bẩn hoặc mảnh vụn bị mắc kẹt bên trong, bởi vì nếu chất bẩn bị giữ lại, đĩa van sẽ không thể mở hoặc đóng, từ đó ảnh hưởng đến hoạt động của hệ thống.

Bước 4: Lắp van

Cuối cùng bạn tiến hành gắn van vào đường ống bằng cách bắt vít bằng các đầu nối ren, gắn bu lông bằng các đầu nối có mặt bích hoặc bôi keo. Thực hiện như sau:

Kết nối ren: Dùng tay vặn ren kết nối của ống và đế ren của van đúng cách, vặn chặt đều, không nên dùng lực quá mạnh để tránh làm đứt ống. Sau khi kết nối chính xác được bắt vít, dán một lớp băng dính để đảm bảo độ kín và chắc chắn, tránh rò rỉ.
Kết nối mặt bích: dùng dụng cụ để siết bu lông và đai ốc, chú ý siết đều, tránh biến dạng ống Tham gia thêm vòng trong giữa mặt bích và ống. Giảm ma sát, tăng khả năng làm kín, chống rò rỉ và giảm tiếng ồn.
Dán keo: Để tránh rò rỉ nước khi mở ren, lưu ý không để lại lỗ quá lớn khi bôi keo và dán, để tránh biến dạng đường ống.

Bước 5: Kiểm tra Van.

Sau khi hoàn thành bước 4 bạn hãy chạy thử van để đảm bảo nó được lắp đúng. Khi van hoạt động bình thường, bạn chỉ cần cho phép dòng chảy theo một hướng cụ thể và ngăn chặn dòng chảy ngược mà không có bất kỳ sự xáo trộn nào. Nếu có vấn đề khác, bạn sẽ cần nhanh chóng tắt luồng để kiểm tra và để khắc phục.

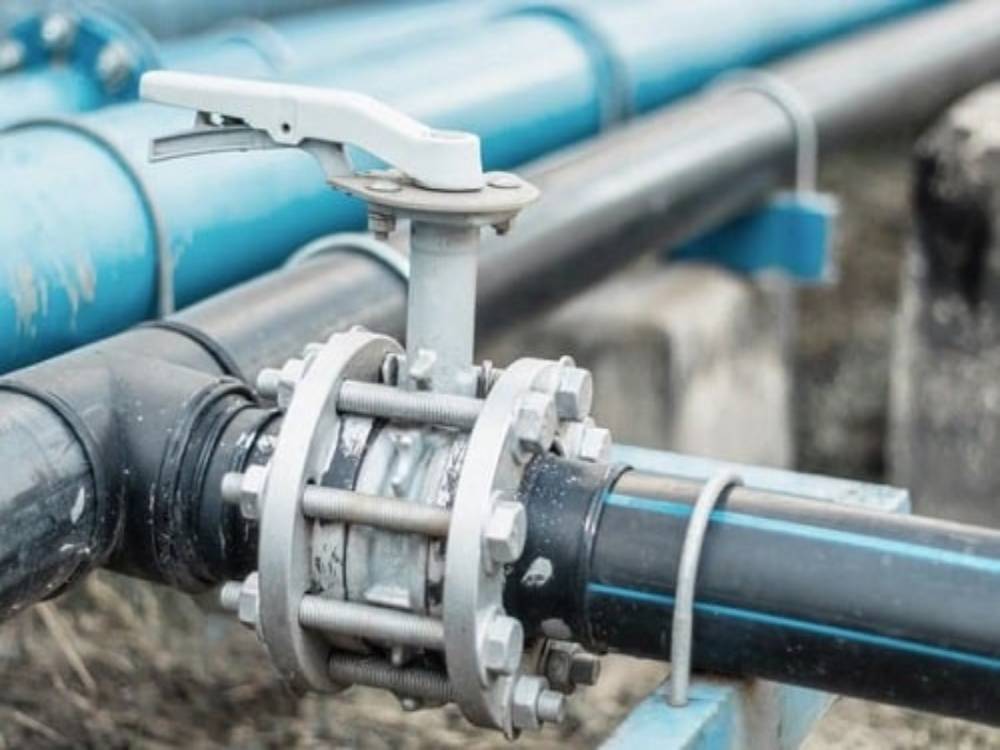

Một số lưu ý khi lắp van

Trong quá trình lắp đặt van 1 chiều, để đảm bảo lắp đúng cách, van hoạt động ổn định, không kéo dài. Dưới đây là một số mẹo cài đặt chung mà tôi đã tổng hợp lại:

Kiểm tra xem kích thước có chính xác không. Kích thước của hệ thống đường ống và kích thước của van phải giống nhau.
Lắp đúng chiều và một đầu của cuống van ở vị trí mũi tên màu đỏ để lưu chất tác dụng lên hai van một cách đồng đều.
Cần có miếng đệm giữa hai mặt bích của ống và van. Gioăng phải có đường kính phù hợp với đường kính của van để tránh trường hợp gioăng sai kích thước gây tắc nghẽn hoặc rò rỉ hệ thống.
Từ từ siết chặt các bu lông và đai ốc dọc theo mặt phẳng, không được dùng lực quá mạnh sẽ gây gãy. hoặc bị biến dạng, mất tập trung. Không nên dùng lực quá nhỏ để nới lỏng sẽ gây ra tiếng ồn khi hoạt động.
Chú ý đến khe hở, khe hở tối thiểu giữa van một chiều và các bộ phận khác để tránh xung đột thủy lực.
Để chọn được loại van phù hợp, phải xác định xem van sẽ được lắp đặt theo chiều dọc hay chiều ngang và áp suất dòng chảy cao như thế nào.
Với van bướm 1 chiều cần lắp với trục van đứng và không lắp cho đường ống đứng có kích thước van> DN150.

Trong bài viết trên Van TVT đã tổng hợp tất cả các thông tin cơ bản các loại van một chiều | Lưu ý cách lắp đặt van một chiều để lắp đặt van một chiều chính xác. Nếu bạn muốn báo giá chi tiết cho van một chiều hoặc gặp bất cứ vấn đề gì trong quá trình lắp đặt, hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ. Chúng tôi chắc chắn sẽ mang đến cho bạn sự hài lòng tuyệt đối!
